Objetivo: Apresentar os tipos de ensaios e as especificações para cada dimensão que se deseja controlar em um determinado produto e emite um relatório com o plano completo dos ensaios de um produto e o laudo de aprovação deste lote. Criado quando no Planejamento Avançado Qualidade, temos a aprovação cliente.
Acesso: Processo / Cadastros / Planos

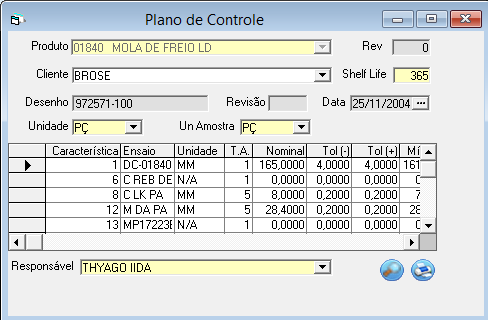

Campos
Produto: Selecionar o
produto para o
plano de controle através botão
,
apresenta a ultima revisão.
Rev: Número da revisão deste plano.
Cliente: Selecionar o cliente, daqueles cadastrados em Cadastros / Gerais / Clientes.
Shelf Life: Tempo de prateleira do material.
Desenho: Número do desenho, importado do cadastro de produtos.
Revisão: Número da revisão deste desenho, importado do cadastro de produtos.
Data: Data da revisão, importada do cadastro de produtos.
Un: Unidade de entrega do produto.
Un Amostra: Unidade da amostra do produto.
Responsável: Indica o responsável pelo Plano de Controle.
Localiza
a ultima revisão de um produto.

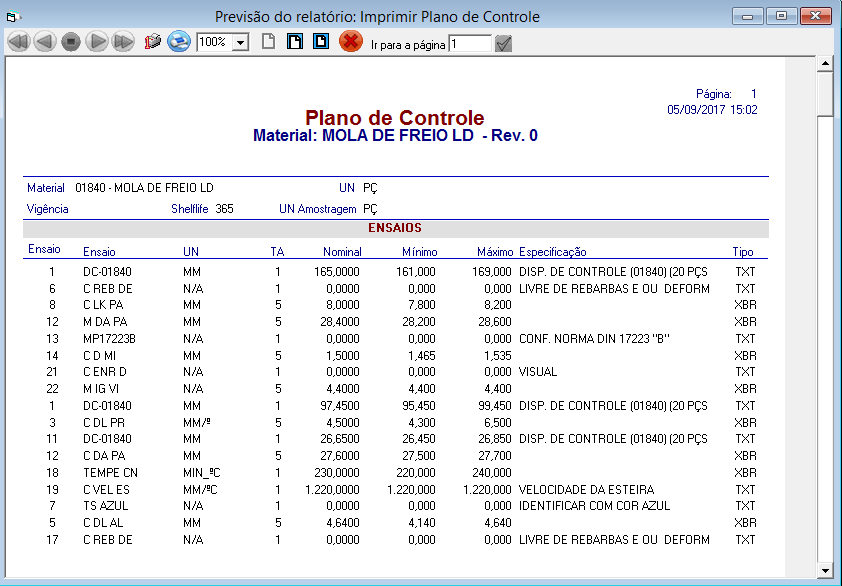

Imprime o Plano de Controle.
Grade
Vários ensaios podem ser cadastrados, um para cada dimensão de controle de determinada peça ou produto.
Característica: Indicar o código da característica, previamente cadastrada.
Ensaio: Selecionar um ensaio que esteja cadastrado em Cadastros / Gerais / Ensaios, este ensaio irá controlar uma determinada característica desejada para posteriormente compará-la ao padrão.
Unidade: Unidade da dimensão a ser analisada no ensaio.
T.A.: Tamanho da amostra, geralmente igual a 5 para controle de variáveis.
Nominal: Valor nominal da especificação.
Tol. (-): Tolerância negativa da especificação.
Tol. (+): Tolerância positiva da especificação.
Mínimo: Valor mínimo aceitável, representa o valor nominal menos a tolerância negativa e é calculado automaticamente pelo sistema.
Máximo: Valor máximo aceitável, representa o valor nominal acrescido da tolerância positiva e é calculado automaticamente pelo sistema.
Txt: Caso a dimensão for um atributo, o padrão requerido para a aceitação do produto será importado do que foi cadastrado em Cadastros / Gerais / Ensaios.
Nota:
Se a dimensão do produto for uma variável, o campo Txt ficará em branco, caso for um atributo, os campos nominal, Tol (-), Tol (+), Mínimo e Máximo não devem ser preenchidos.
Incluir
registro: Para incluir um novo registro clique
em adicionar
posteriormente, preencher os campos e clicar em salvar
.
Para mais informações sobre as operações básicas do G-Quality, entre nos
conceitos básicos.
