Objetivo - Definir os tipos de ensaios utilizados para o controle da cada uma das dimensões dos produtos. Caso for uma dimensão de controle de um material, deverá ser utilizado a tela de características.
Acesso - Cadastros / Produtos / Ensaios

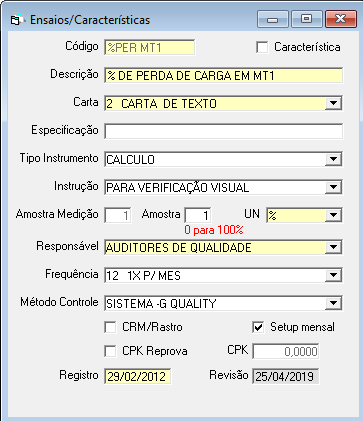

Campos
Código: Código de identificação do tipo de ensaio.
Característica: Ao selecionar o campo, cadastrar a característica.
Descrição: Nome do ensaio.
Carta: Selecionar a carta de controle utilizada neste ensaio, daquelas cadastradas em Recebimento / Cadastros / Cartas.
Especificação: Caso a carta de controle for do tipo txt (para atributos), indicar a especificação. Por exemplo, se a dimensão controlar a conformidade das superfícies do produto, a especificação será: peças isentas de riscos, arranhões ou imperfeições.
Tipo Instrumento: Indicar o tipo de instrumento utilizado na avaliação, cadastrado em Metrologia / Tipos de Instrumentos.
Instrução: Selecionar a instrução para a a realização do ensaio, cadastrado em Metrologia / Cadastros / Instruções.
Amostra Medição: Se a carta de controle for tipo X/R (para variáveis), indicar o tamanho da amostra. Geralmente, o tamanho da amostra é de 5 unidades.
Amostra: Tamanho da amostra exibida no PDF do Plano de Controle (informar 0 para exibir 100%).
UN: Ao selecionar o tipo de instrumento, a unidade utilizada neste ensaio é importada automaticamente. Permite também a seleção de outras unidades.
Responsável: Indicar o colaborador responsável por este ensaio, dos cadastrados em Cadastros / Gerais / Colaboradores.
Freqüência: Determinar a freqüência Freqüências sugerida no Plano de Controle do APQP.
Método Controle: Determina o Métodos de Controle sugerido no Plano de Controle do APQP..
CRM/Rastro: Se selecionado o campo, torna obrigatório a identificação do Rastro no Controle de Processo.
Setup Mensal: Quando marcado, o ensaio é controlado uma vez por mês.
CPK Reprova: Quando
marcado, reprova o laudo do controle de
processo, e apresenta a indicação do motivo.
Conceito:
O cpk foi criado em 1986 com o objetivo de medir a distância entre o limite de especificação mais próxima do valor esperado a partir da característica de qualidade estudada, de modo a relacionar a metade desta distância da amplitude do processo natural, 3σ.
Nota:
Quando marcado, ao inserir a medição no Controle de Processo para o ensaio o sistema deve validar se o CPK das últimas 25 medições está APROVADO, caso o CPK esteja REPROVADO o Controle de Processo deve ficar com laudo REPROVADO independentemente da medição feita.
CPK: Valor base do CPK do ensaio usado para reprovar o laudo do Controle de Processo.
SETUP Mensal: Característica de SETUP incluída no Controle de Processo uma vez por mês.
Registro: Selecionar a data do registro deste plano.
Revisão: Indicar a data da última revisão deste plano.
Incluir
registro: Para incluir um novo registro clique
em adicionar
posteriormente, preencher os campos e clicar em salvar
.
Para mais informações sobre as operações básicas do G-Quality, entre nos
conceitos básicos.
