Objetivo - Apresentar o estudo de Repetividade e Reprodutibilidade Variável, estimativa combinada da repetividade e da reprodutibilidade do sistema de medição.
Acesso - Metrologia / MSA / R&R Variáveis.
Conceitos:
Repetitividade: é a variação nas medidas obtidas com um instrumento de medição, quando usado várias vezes por um mesmo avaliador, medindo a mesma característica na mesma peça.
Reprodutibilidade: é a variação na média das medidas feitas por diferentes avaliadores utilizando o mesmo instrumento de medição medindo mesma característica nas mesmas peças.
R&R: é uma estimativa da variação combinada da repetitividade e da reprodutibilidade. Isto é, o R&R é a variância resultante da soma das variâncias dentro do sistema e entre sistemas.

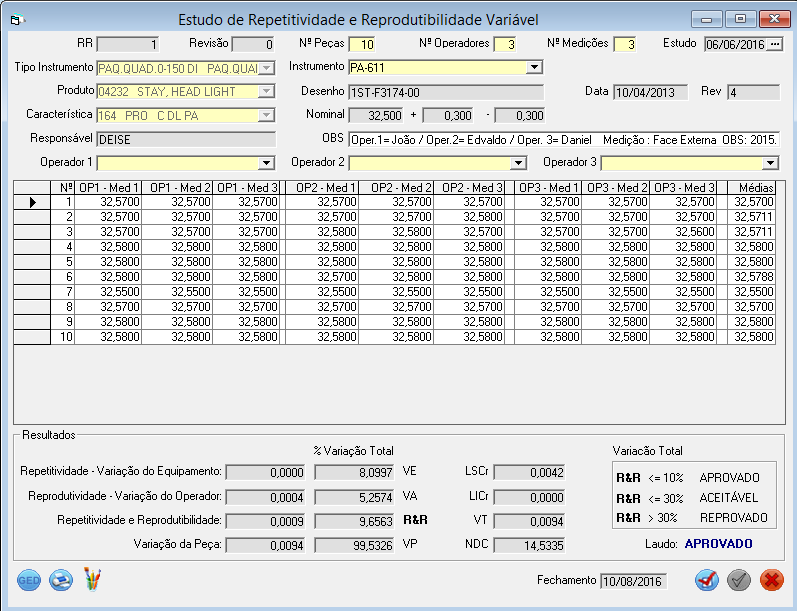

Campos
RR: Código de identificação do estudo.
Revisão: Numero da revisão do estudo.
N° Peças: Indicar o numero de peças a medir, em cada ciclo, Maximo de 50 peças.
N° Operadores: Indicar o numero de operadores por estudo, podendo ser dois ou três operadores.
N° Medições: Indicar o numero de medições a ser realizado por operadores.
Estudo: Data do estudo, indicada automaticamente quando da gravação.
Tipo Instrumento: Indicar o tipo de instrumento, previamente cadastrado.
Instrumento: Indicar o instrumento, previamente cadastrado.
Produto: Selecionar o produto, cadastrado.
Desenho: Numero do desenho do produto.
Data: Data da criação do desenho.
Rev.: Número da revisão deste desenho.
Característica: Indicar a característica, do ensaio cadastrado.
Nominal: Formula: Valor esperado da característica + tolerância máxima permitida - tolerância mínima permitida.
Responsável: Apresenta o responsável, logado quando da criação do estudo.
Observações: Campo livre para indicar um texto.
Operadores: Indicar o operador responsável pela medição.

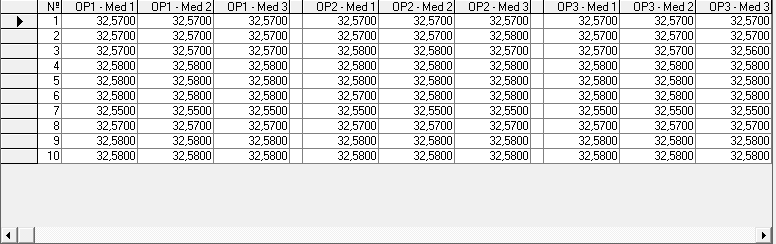

Aba Medições
N°: Numero de peças a medir.
OP - Méd.: Indicar por Operador (1,2 e 3) as medições realizadas, conforme a referencia (0 ou 1).
Referencia: Indicar a referencia, sendo 0 ou 1.
Botões
Acesso a pasta
GED (Gestão Eletrônica de
Documentos) para armazenar documentos relativos
a este recebimento.
Imprime Relatório Estudo de Repetitividade &
Reprodutibilidade Variável
Abre a pasta onde
há os Desenhos do
Produto.
Revisa o Estudo de Tendência.
Encerra o Estudo de Repetitividade &
Reprodutibilidade Variável.
Reabre o Estudo de Repetitividade &
Reprodutibilidade Variável.
Fechamento: Data do fechamento do estudo.

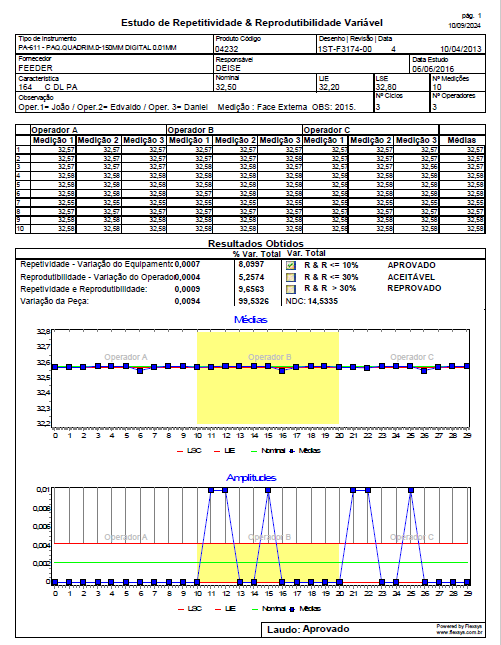

Modelo Relatório:
Incluir
registro: Para incluir um novo registro clique
em adicionar
posteriormente, preencher os campos e clicar em salvar
.
Para mais informações sobre as operações básicas do G-Quality, entre nos
conceitos básicos.
