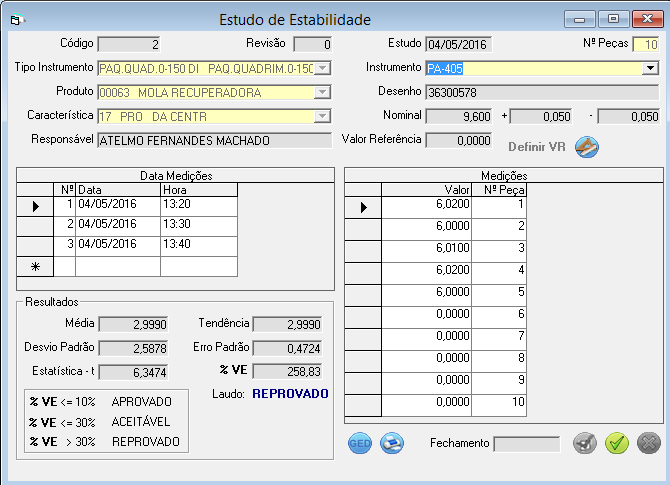

Estudo de Estabilidade





Objetivo - O estudo permite avaliar a quantidade de variação total na tendência do processo ao longo do tempo em uma dada peça ou padrão.

Acesso - Metrologia / MSA / Estabilidade.


Campos:

Código: Número seqüencial gerado pelo sistema.

Revisão: Numero da revisão do estudo.

Estudo: Data do registro.

N° Peças: Numero de peças a realizar as medições.

Tipo Instrumento: Selecionar, previamente cadastrado em Tipo de Instrumento.

Instrumento: Selecionar, previamente cadastrado em Cadastro de Instrumentos.

Produto: Selecionar, previamente cadastrado em Cadastro de Produtos.

Desenho: O sistema importa o desenho automaticamente.

Característica: Selecionar, previamente cadastrado em Cadastro Tipo de Ensaios.

Campos

    Nominal: Valor esperado da característica

    Tolerância máxima permitida - Indicar

    Tolerância mínima permitida - Indicar

Responsável: Apresenta o responsável, logado quando da criação do estudo. Cadastrado previamente em Cadastro de Colaboradores.

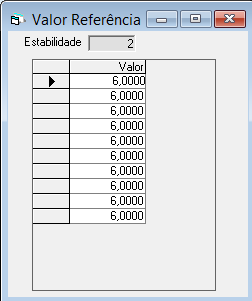

Valor de Referência: .Valor de Referencia indicado na Tabela - Valor de Referencia.

Indicar o valor de referencia do item em relação a um padrão.




Grade Data / Medições:

N°, Data e Hora: Apresenta o registra das medições realizadas.



Grade Medições:

Indicar para cada numero de peças, as medições realizadas para o produto.



Resultados: Apresenta os cálculos para Media, Desvio Padrão, Estatística, Tendência, Erro Padrão e % VE, considerando medições indicadas.



Laudo: Em função da faixa do resultado obtido (%VE) indica Aprovado, Aceitável ou Reprovado.



Fechamento: Data do fechamento do estudo.




Botões:

Acesso a pasta GED (Gestão Eletrônica de Documentos) para armazenar documentos relativos a este recebimento.

Imprime Estudo de Estabilidade.

Revisa o Estudo de Estabilidade.

Encerra o Estudo de Estabilidade.

Reabre o Estudo de Estabilidade

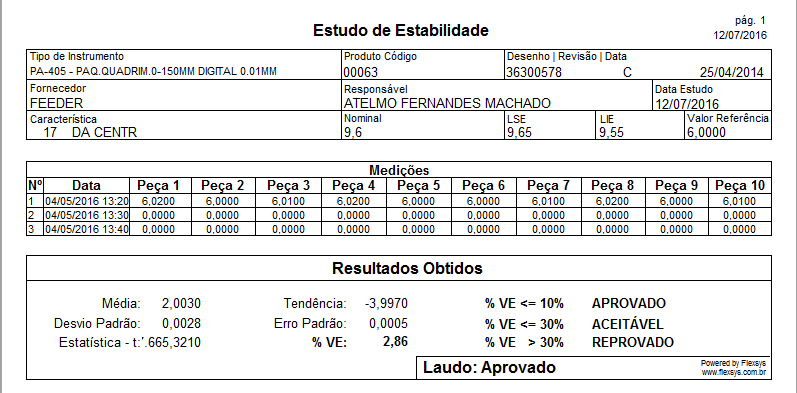

Modelo Relatório:




Incluir registro: Para incluir um novo registro clique em adicionar posteriormente, preencher os campos e clicar em salvar . Para mais informações sobre as operações básicas do G-Quality, entre nos conceitos básicos.
