Objetivo - Definir a engenharia do produto (estrutura de composição de cada produto com respectivas quantidades), também conhecida como fórmula nas indústrias de processos. A estrutura do produto também é formada por relações pai-filho, onde o pai é o produto e o filho o componente. Um filho pode ser um produto, quando ele também é fabricado, ou uma matéria prima, quando é comprado. Produtos filhos são designados intermediários, ou semi-acabados. O pai de todos é chamado de produto final.
Acesso - Industrial / Engenharia / Estruturas
Item ativo - Destacado pela faixa azul (ver acima)
Campos
Código:
Código do produto e componentes definidos no cadastro
de produtos.
indica item
interditado ou
inativo.
ON: Origem definida no cadastro de produtos e nível na estrutura (0 para o produto, 1 para filhos, 2 para netos, etc.). Os itens comprados utilizados nas estruturas são designados como matérias primas.
Descrição: Descrição do produto e componentes definidas no cadastro de produtos.
UT: Unidade de trabalho requisitante do componente na produção. Usada para ordenar RCs e OPs, deixando agrupado os componentes por Unidade de trabalho da engenharia.
Quant: Quantidade requerida do componente na sua unidade de estoque, na produção de UMA unidade de estoque do produto pai.
Un: Unidade de medida do produto e componentes.
Revisão: Data da última alteração do componente na engenharia do produto.
Seq: Seqüência dos componentes na estrutura do produto. A seqüência pode ser alterada arrastando o componente para a posição desejada.
Obs: Combinação das letras EAI, que indicam componente com Equivalência "E" ou Aplicação "A", ou componente Ignorado pelo mrp "I"
Operação: Caso preenchido, sugere SOMENTE os componentes da Operação da estrutura na Grade de Materiais do apontamento. Caso a Operação do Apontamento seja diferente do que está na estrutura, o sistema não trará o componente na grade de Materiais.
Botões
Localiza um produto através de seu código, descrição e alternativa de produção.
Pressionando F2 pode-se pesquisar pelos campos: Código do item, Descrição, Código comercial, Id Extra ou Código de barras.
Botão -
Inclui novos componentes na estrutura do produto, isto é,
uma relação Pai - Filho (Produto - Componente).
Produto: Código do produto. Quando acionado, coloca no campo produto o item ativo da estrutura, mas pode ser alterado pelo usuário.
Não é permitido incluir componente pertencente ao Grupo de Estoque - Serviços.
Componente: Código do componente.
Quantidade: Quantidade do componente usada na produção de UMA unidade de estoque do produto. O número de casas decimais é configurável nos parâmetros industriais.
Unidade Trabalho: Campo opcional, usado nos produtos de origem D (Dupla) quando emitido pedido de serviço externo. Na emissão da ordem de serviço do produto para o terceiro, as quantidades necessárias dos componentes são transferidas para estoque em processo do setor correspondente à UT.
Ignorar MRP: Ignorar cálculo de Necessidade.
Perda %: Campo utilizado somente para SPED Fiscal - bloco K. Indicar o percentual de perda do componente, quando existir a perda.
Operação: Associa operação ao item.
Não Mov. Estoque: Quando marcado, não apresenta o item na tela de apontamento da produção - materiais utilizados. Movimentação de estoque não é registrada.
Notas:
1. Para desmarcar a opção de "Não Movimenta Estoque" acessar "Altera Componentes da Estrutura".
2. Inclusões de componentes podem bloquear OPs abertas como nas alterações de componentes descritas abaixo.
3. Os componentes marcados como "Não Movimenta Estoque", não serão apresentados no apontamento de produção - materiais utilizados.
Observação: Caso o campo seja preenchido, automaticamente será gravado na Ficha técnica do PA do componente o histórico com as alterações feitas na engenharia dele. Caso campo em branco não registra histórico.
Atualiza Dimensão: Atualização das dimensões do produto PAI, as informações da embalagem correspondente.
Atualiza Volume: Atualização das dimensões do produto PAI, as informações da embalagem correspondente.
Nota:
1. Campos habilitados somente produtos cadastrados no Grupo Embalagem.
2. Na alteração de embalagem na engenharia caso PA marcado e na engenharia marcado também Atualiza Dimensão ou Atualiza volume o sistema vai atualizar os dados do PA.
3. Não será atualizado as dimensões na inclusão de uma nova embalagem na engenharia do produto.
4. Caso tenha uma Embalagem marcada com o parâmetro “Atualiza Dimensão” ou “Atualiza Volume” e o usuário for marcar o parâmetro em outra embalagem da engenharia do pai, o sistema vai apresentar aviso e não deixa gravar.
Botão
- Altera componente na estrutura do produto,
relação Pai - Filho (Produto - Componente).
Produto: Código do produto. Quando acionado, coloca no campo produto o item ativo da estrutura, mas pode ser alterado pelo usuário.
Componente: Código do componente.
Nota:
Através desta tela, é possível alterar a quantidade, unidade de trabalho, perda, operação e desmarcar o campo "Não Movimenta Estoque", quando o item ativo for um componente. Alterações de componentes podem bloquear OPs abertas. A opção de bloqueio automático ou via mensagem depende de parâmetro de configuração.
Exclui o componente ativo ou toda a estrutura quando o
item ativo for o produto principal (pai de todos).
Notas:
1. Quando da Exclusão do componente ou de toda a estrutura é apresentado mensagem para confirmação da operação.
2. Ao confirmar a exclusão o sistema abrirá uma tela com o motivo da exclusão, caso o campo seja preenchido, automaticamente será gravado na Ficha técnica do PA do componente o histórico com as exclusão feita.
Caso campo em branco não registra histórico.
Duplica a estrutura visível na tela como alternativa do mesmo código de produto, ou para um
código de produto diferente.
Produto Destino: Código do produto onde será copiada a estrutura.
Interdita o produto para PCP e
faturamento. Permite venda (orçamento e pedido).
OPs de produtos interditados são automaticamente bloqueadas pela engenharia.
Interdição também pode ser feita pelo
cadastro de produtos.
Será exibido uma mensagem abaixo se o item for componente de uma estrutura
Acesso
rápido ao roteiro de produção do item ativo.
Acesso
rápido ao cadastro de produtos, posicionado no item ativo.
Acesso à
impressão do relatório "Explosão do produto".
Valida as estruturas,
apresenta as consistência das estruturas.
Exporta estrutura do
produto em formato Excel para o cadastro do
produto - pasta GED (Gestão Eletrônica de Documentos).
Nota:
O botão Excel somente ficará ativo quando marcado no Parâmetro Geral – Gestão Eletrônica de Documentos – campo Produtos marcado.
Quando for alterado um componente da estrutura com Ordens de Produção abertas para o produto pai, é emitida a mensagem:
Sim, altera a estrutura e bloqueia as OPs abertas do produto pai com ocorrência "alteração de engenharia"
Não, altera a estrutura e não bloqueia as OPs
Cancela, não altera a estrutura.
Campo destinado para gravar o número de alteração de engenharia, também conhecido como "EC" (Engeneering Change).
Grava o campo
observação
Botão Direito
Quando pressionado o botão direito sobre um componente da estrutura, abre-se o menu:
A tela define componentes equivalentes, que são usados no planejamento quando falta o componente principal. Os componentes equivalentes podem ser vistos no relatório Equivalência de Componentes e no Apontamento de Produção.
Quando da indicação do componente "equivalente" este somente é valido para a estrutura onde o componente tenha sido indicado. Se a equivalência dos componentes for valida para outras estruturas, deverá ser indicado em cada estrutura.
Nota:
Quando da emissão da OP via calculo MRP, ou via manual, mesmo não existindo saldo do componente principal, este será apresentado. E possível substituir o item da OP, através da opção Requisição de Materiais.
Grade componentes:
Componente: Permite selecionar item equivalente do componente selecionado.
Quantidade: Sugeri a quantidade do componente equivalente selecionado igual a quantidade do componente original, mas permitir a alteração.
Seq: Número seqüencial, automático.

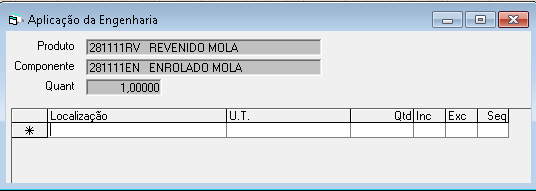

Permite definir locais e Unidades de Trabalho para aplicação dos componentes e cadastrar itens usados no setup da máquina. Para mais informação consultar Aplicação de Engenharia.
Quando confirmada a tela acima, o componente não é considerado no planejamento, ou seja, no cálculo de necessidades do MRP.
Permite indicar componentes que poderão ser utilizados na produção do produto pai - filho, em substituição ao componente principal, gerando novo código de produto e nova estrutura, quando da confirmação da Venda - Pedido, considerando como base a estrutura do produto principal.
Para maiores informações, consultar Opções de Montagem.
Produto: Produto "pai" indicado na estrutura.
Componente: Componente da estrutura, que possui outro componente que pode substituí-lo na produção.
Quantidade: Quantidade indicada para o item na estrutura.
Pergunta: Pergunta para identificar na seleção da opção de montagem, o novo componente a ser utilizado.
Grade - Produtos para opção de Montagem
Produto: Selecionar o componente utilizado para substituir o componente principal da estrutura.
Nota:
Considera para o item selecionado a mesma quantidade do componente mencionado na estrutura, sendo apresentado na Opção de Montagem.
Seq: Número seqüencial, automático.
Permite indicar os fornecedores homologados do componente que deverão ser utilizados na produção do produto pai - filho.
Nota:
1. Com a indicação do fornecedor homologado, quando gerado Requisição de Compras, através do processo Plano Mestre de Produção, Calculo MRP Avançado e Geração de Ordens Compra e Produção, na confirmação - gravação da requisição de compra, permite somente compra de fornecedor homologado.
2. Caso indicado no Cadastro Produto - fornecedor Exclusivo, quando da geração da Requisição de Compras via Plano Mestre de Produção, Calculo MRP Avançado e Geração de Ordens Compra e Produção, na confirmação da requisição indica somente o fornecedor Exclusivo indicado e não o homologado.
3. Para transferência de componentes com fornecedor homologado do almoxarifado para qualquer Setor - Processo, utilizar Transferência Individual Padrão.
Observação:
Importação de Estruturas - do Excel para o Genesis.
Para situações especiais podemos avaliar a possibilidade de desenvolvimento da planilha para esta finalidade. Para esta opção, consultar a Flexsys.
