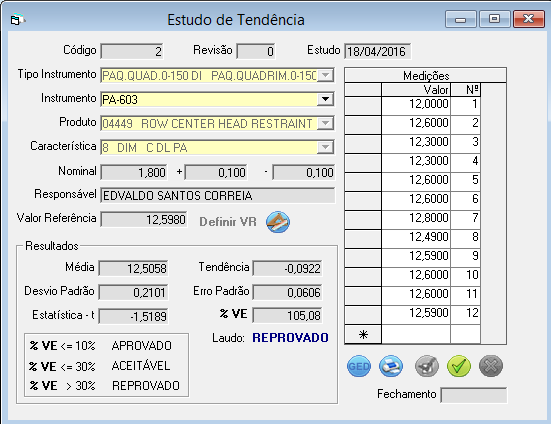

Objetivo - A tela acima permite calcular a diferença entre a média das medidas de uma grandeza observadas e o valor de referência para a grandeza medida, realizadas por um avaliador com o mesmo equipamento e método.
Acesso - Metrologia / MSA / Tendência
Campos
Código: Número seqüencial gerado pelo sistema.
Revisão: Numero da revisão do estudo.
Estudo: Data do registro.
Tipo Instrumento: Indicar o tipo de instrumento, previamente cadastrado.
Instrumento: Indicar o instrumento, previamente cadastrado.
Produto: Selecionar o produto, cadastrado.
Característica: Apresenta a característica, do ensaio cadastrado.
Nominal: Formula: Valor esperado da característica + tolerância máxima permitida - tolerância mínima permitida.
Responsável: Cadastrado previamente em Cadastro de Colaboradores.

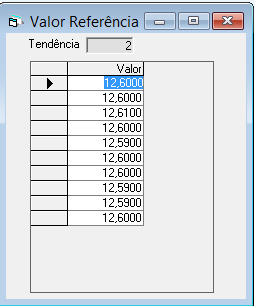

Valor de Referência: .Valor de Referencia indicado na Tabela - Valor de Referencia.
Indicar o valor de referencia do item em relação a um
padrão.
Medições: Para o numero de peças indicado, as medições realizadas para a característica do produto.
Resultados: Apresenta os cálculos para Media, Desvio Padrão, Estatística, Tendência, Erro Padrão e % VE, considerando medições indicadas.
Laudo: Em função da faixa do resultado obtido (%VE) indica Aprovado, Aceitável ou Reprovado
Fechamento: Data do fechamento do estudo.
Botões
Acesso a pasta
GED (Gestão Eletrônica de
Documentos) para armazenar documentos relativos
a este recebimento.
Imprime Estudo de Tendência.
Revisa o Estudo de Tendência.
Encerra o Estudo de Tendência
Reabre o Estudo de Tendência, desde que
seja o ultimo aberto.

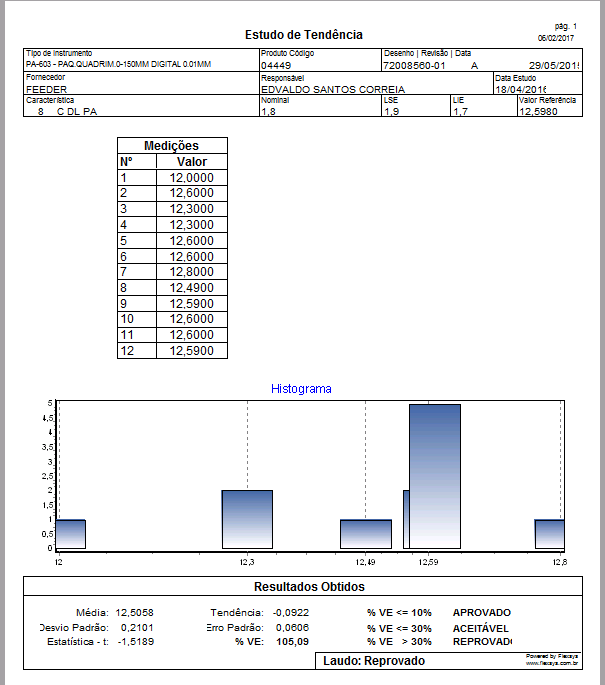

Modelo Relatório:
Incluir
registro: Para incluir um novo registro clique
em adicionar
posteriormente, preencher os campos e clicar em salvar
.
Para mais informações sobre as operações básicas do G-Quality, entre nos
conceitos básicos.
