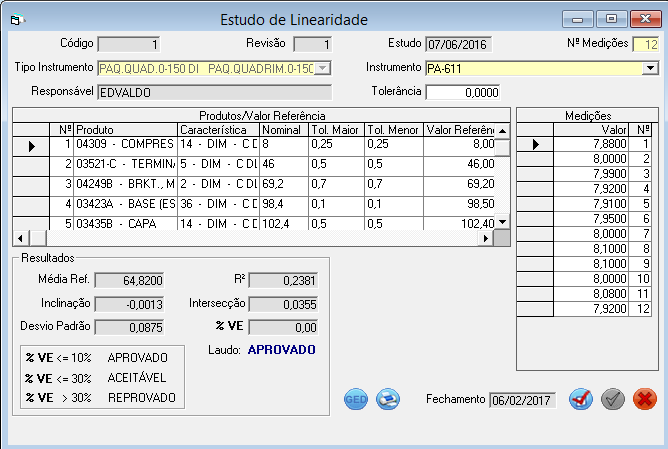

Objetivo - A tela acima permite avaliar se o medidor esta medindo com exatidão O estudo avalia a linearidade (quão exatas são as suas medições através da amplitude esperada das medições) e o vício (quão bem suas medições se comparam a um valor de referência).
Acesso - Metrologia / MSA / Linearidade.
Campos:
Código: Número seqüencial gerado pelo sistema.
Revisão: Numero da revisão do estudo.
Estudo: Data do registro.
N° Medições: Numero de Medições a realizar.
Tipo Instrumento: Selecionar, previamente cadastrado em Tipo de Instrumento.
Instrumento: Selecionar, previamente cadastrado em Cadastro de Instrumentos.
Responsável: Apresenta o responsável, logado quando da criação do estudo. Cadastrado previamente em Cadastro de Colaboradores.
Tolerância: Apresenta a tolerância especificada.
Grade Produtos / Valor de Referência:
N°: Numero do produto a medir.
Produto: Selecionar, previamente cadastrado em Cadastro de Produtos.
Característica: Previamente cadastrado em Cadastro de Produtos - característica.
Nominal: Valor esperado da característica
Tol. Maior: Indicar o valor de tolerância maior.
Tol. Menor: Indicar o valor de tolerância menor
Valor Referencia: Indicar o valor de
Grade Medições: Indicar as medições realizadas para a característica do produto, para as medições indicadas.
Resultados: Apresenta os cálculos para Média Ref, Inclinação, Desvio Padrão, Estatística, Intersecção e % VE, considerando as medições indicadas.
Laudo: Em função da faixa do resultado obtido (%VE) indica Aprovado, Aceitável ou Reprovado
Fechamento: Data do fechamento do estudo.
Botões:
Acesso a pasta
GED (Gestão Eletrônica de
Documentos) para armazenar documentos relativos
a este estudo.
Imprime Estudo de Linearidade
Revisa o Estudo de Linearidade
Encerra o Estudo de Linearidade
Reabre o Estudo de Linearidade, desde que
seja o ultimo aberto.

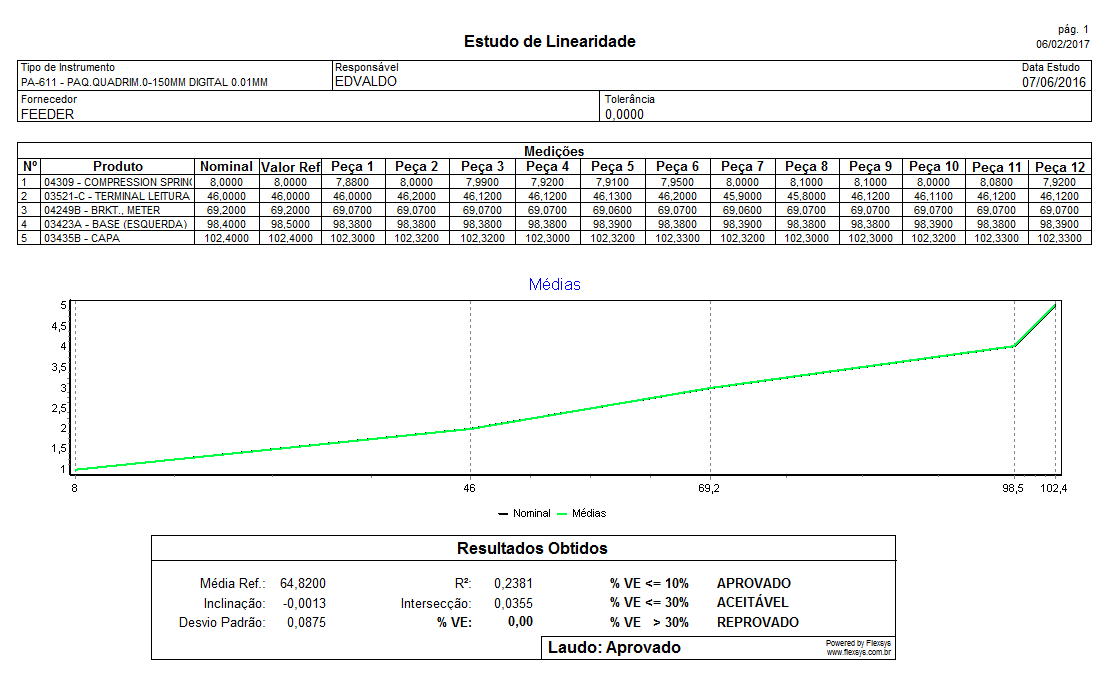

Modelo Relatório:
Incluir
registro: Para incluir um novo registro clique
em adicionar
posteriormente, preencher os campos e clicar em salvar
.
Para mais informações sobre as operações básicas do G-Quality, entre nos
conceitos básicos.
