Plano de Controle







Objetivo - O Plano de Controle tem como objetivo descrever as características do processo, fontes de variações, possibilitando assim uma melhor alocação de recursos e viabilizando uma ferramenta de comunicação para alterações nas características do produto ou processo, contingências e de como os controles e medições serão feitos durante a fabricação para a redução de desperdícios, projetando assim uma produção mais econômica.

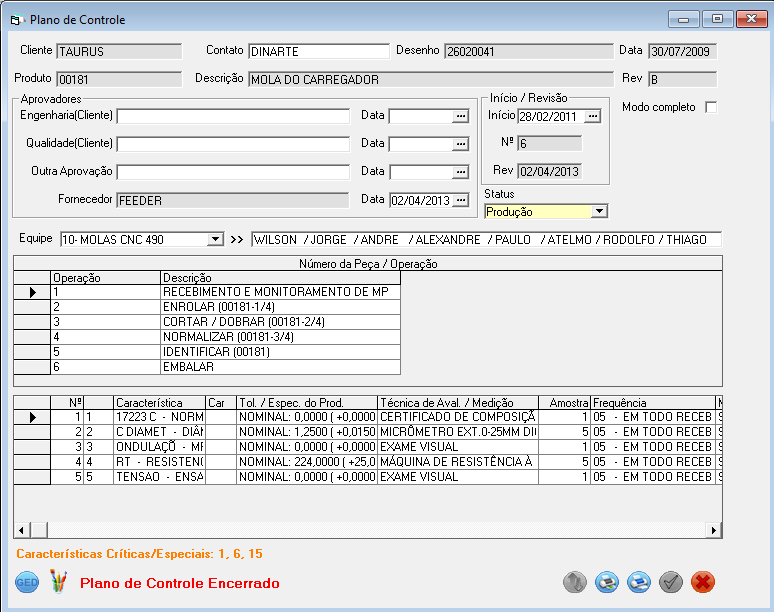

Acesso - APQP / PPAP (duplo click na primeira coluna Plano de Controle)


Cliente: Cliente do PPAP.

Contato: Apresenta o nome da pessoa de contato.

Nº Desenho: Número do desenho enviado pelo cliente.

Data: Data do desenho do produto.

Produto: Código do produto que será feito o planejamento.

Descrição: Descrição do produto.

Rev.: Número da revisão do desenho.


Aprovadores

Engenharia (Cliente): Nome do aprovador da Engenharia do cliente.

Data: Data de aprovação da Engenharia do cliente.

Qualidade (Cliente): Nome do aprovador da Qualidade do cliente.

Data: Data de aprovação da Qualidade do cliente.

Outra Aprovação: Nome de outro aprovador do cliente

Data: Data de aprovação do outro aprovador do cliente.

Fornecedor: Nome do fornecedor.


Inicio / Rev.:

Inicio: Data de inicio.

N°: Número da revisão do desenho.

Rev.: Data da revisão do desenho.

Status: Situação do Plano de Controle. Protótipo, Pré-lançamento ou Produção.

Equipe: Equipe responsável pelo Plano de Controle.

Descrição da Equipe: Indicação dos participantes da equipe.


Campos

Operação: Seqüencial da operação.

Descrição: Operações do Diagrama de Fluxo do Processo.

Nº.: Seqüencial da característica.

Característica.: Característica do produto que será controlada.

Tol. Espec. do Prod.: Descrição da tolerância pela especificação do produto.

Técnica de Aval. / Medição: Dispositivo utilizado na medição.

Amostra: Número de amostras para controle.

Freqüência: Como será a freqüência de medições.

Método de Controle: Ferramenta utilizada para registrar o controle.

Plano de Reação e Ações: Descrição do plano de reação e ações do controle.

Característica de Setup: Quando marcado a característica é controlada ao realizar o Setup do Equipamento.


Botões

Acesso a pasta GED (Gestão Eletrônica de Documentos) para armazenar documentos relativos a este recebimento.

Imprime relatório do Plano de Controle Completo (Todas as características).

Imprime relatório do Plano de Controle Simplificado (Apenas características que serão controladas).

Encerra o Plano de Controle.

Reabre o Plano de Controle.




Modelo do Relatório:

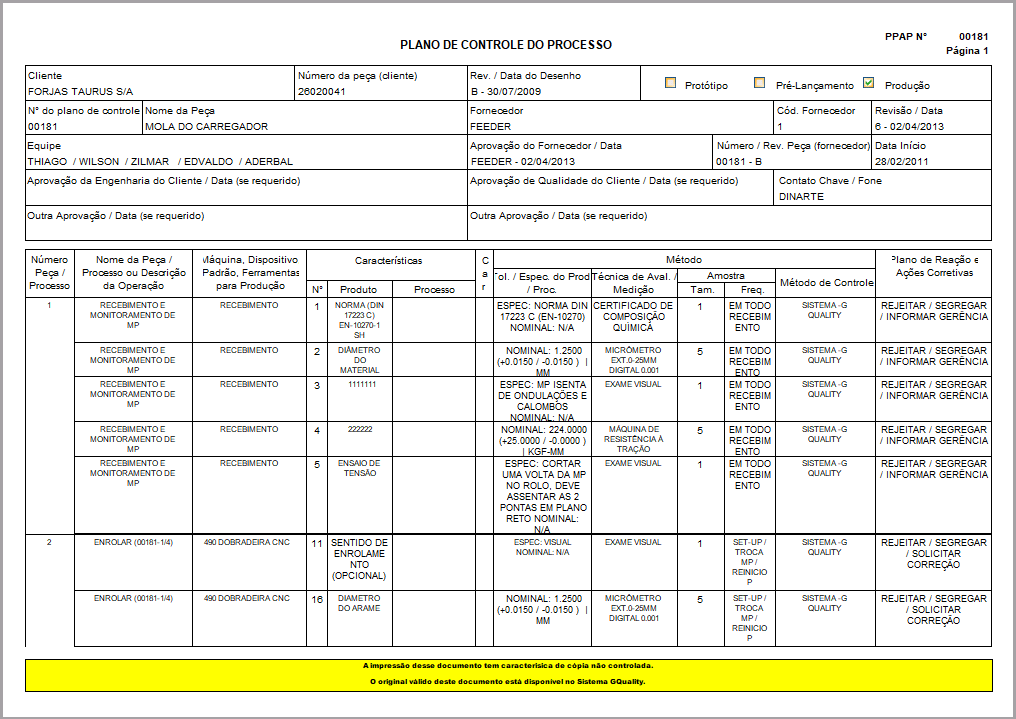

Completo

Pág. 1





Notas:

1. Campo Características do Produto - apresenta a descrição informação indicada no cadastro de Produtos.

2. Campo Método Tol. / Espec. do Prod / Proc.

·         Quando ensaio é "2-Carta Texto" aparecer apenas o que estiver no campo "Especificação" do cadastro do ensaio e retirar todos os zeros do nominal. Usar o padrão "ESPC: [Campos especificação] Nominal: N/A".  Se especificação vazio aparecer apenas "NOMINAL: N/A".

·         Quando ensaio é "1-Carta X/R" seguir o mesmo padrão de hoje, mas colocar a palavra "ESPC:" antes da especificação e colocar as informações do nominal, máximo e mínimo. Se especificação vazio aparecer apenas nominal no campo.

3. Campo Método Amostras - Tam. - apresenta a quantidade de amostras indicada no Ensaio / Característica

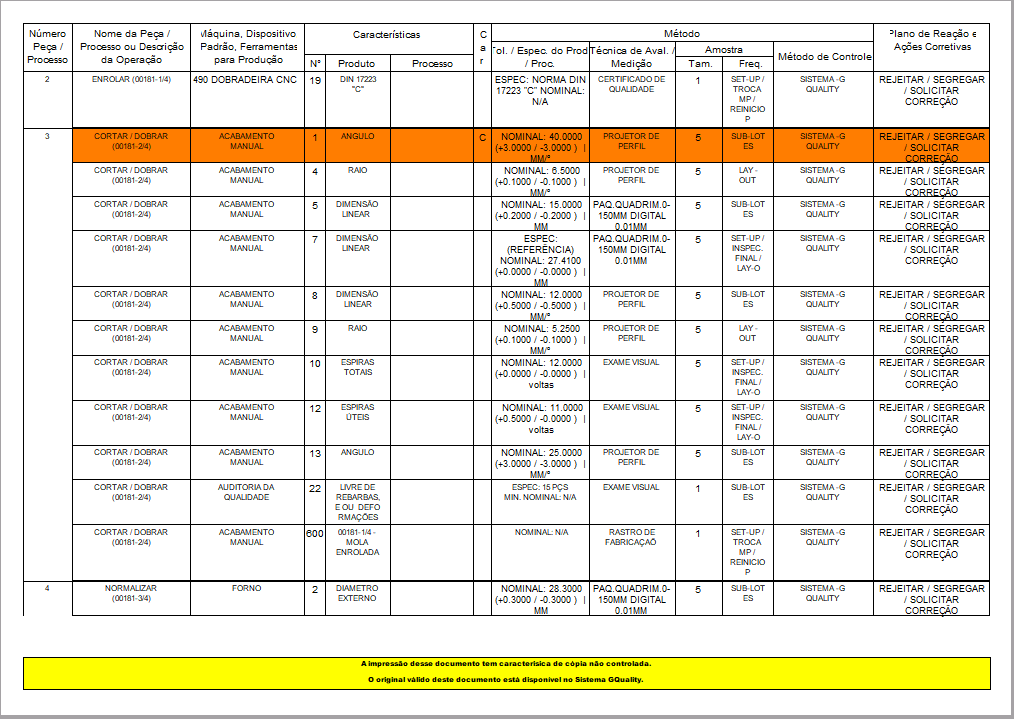

Pág. 2

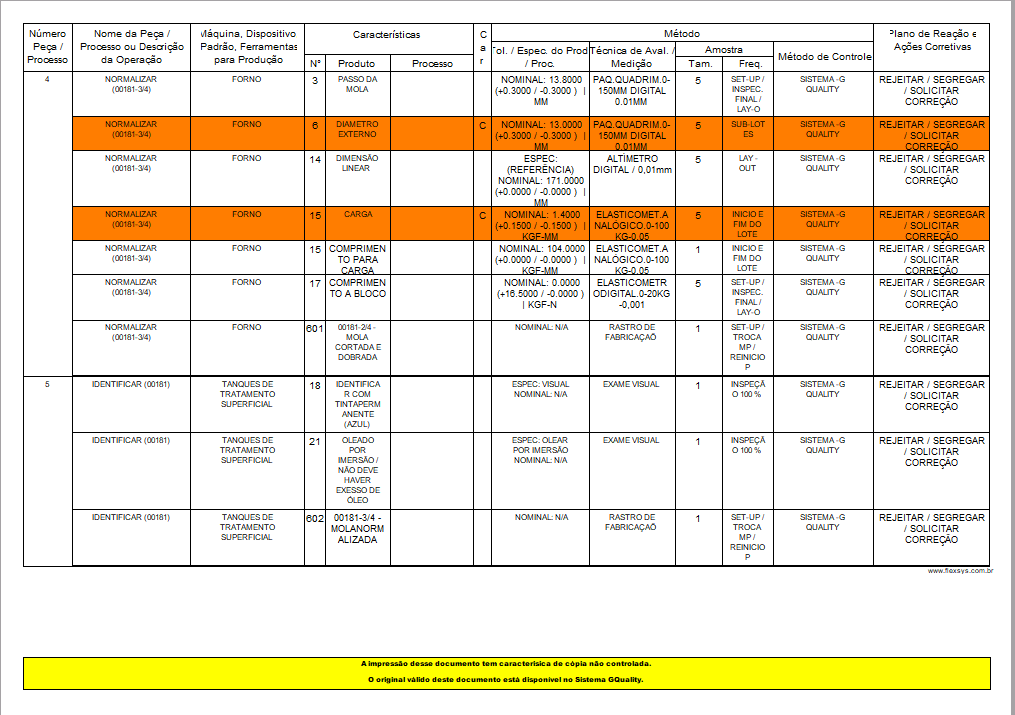

Pág. 3

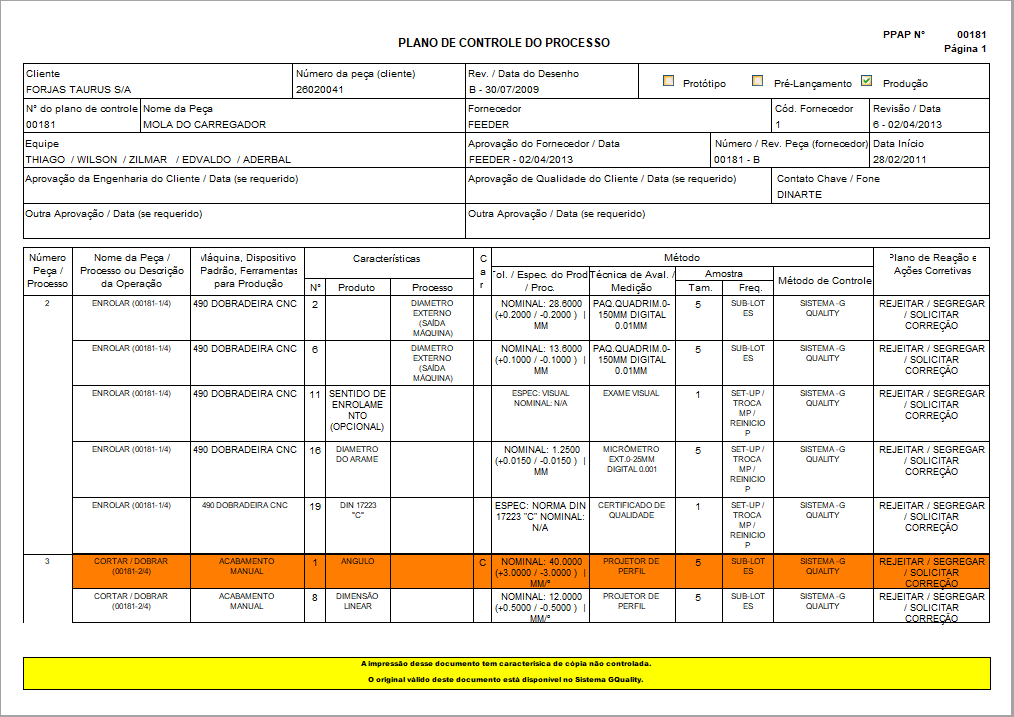

Simplificado








Incluir registro: Para incluir um novo registro clique em adicionar posteriormente, preencher os campos e clicar em salvar . Para mais informações sobre as operações básicas do G-Quality, entre nos conceitos básicos.
