Diagrama do Fluxo do Processo







Objetivo - O Diagrama de Fluxo do Processo é um método gráfico simplificado, para visualizar o processo como um todo, sendo usado para: Análise das fontes de variação; Ênfase no impacto das fontes de variação do processo; Análise sistêmica do processo; Ajuda na focalização do processo; Visualização da interdependência de cada parte do processo.

Acesso - APQP / PPAP

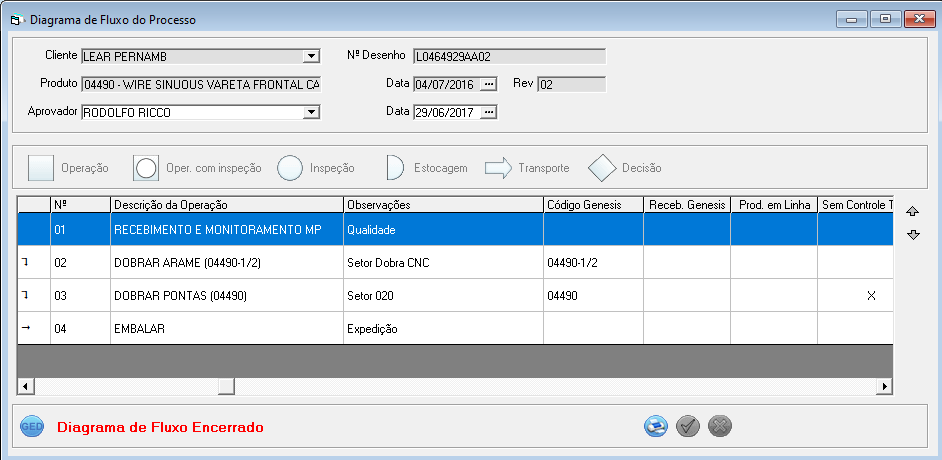

Campos:

Cliente: Cliente do PPAP.

Nº Desenho: Número do desenho enviado pelo cliente.

Produto: Código do produto que será feito o Fluxo.

Data: Data do desenho do produto.

Rev.: Número da revisão do desenho.

Aprovador: Colaborador aprovador do Fluxo do Processo.

Data: Data da aprovação.



Legenda:

Tipo Operação: Tipo da operação de cada etapa do processo.

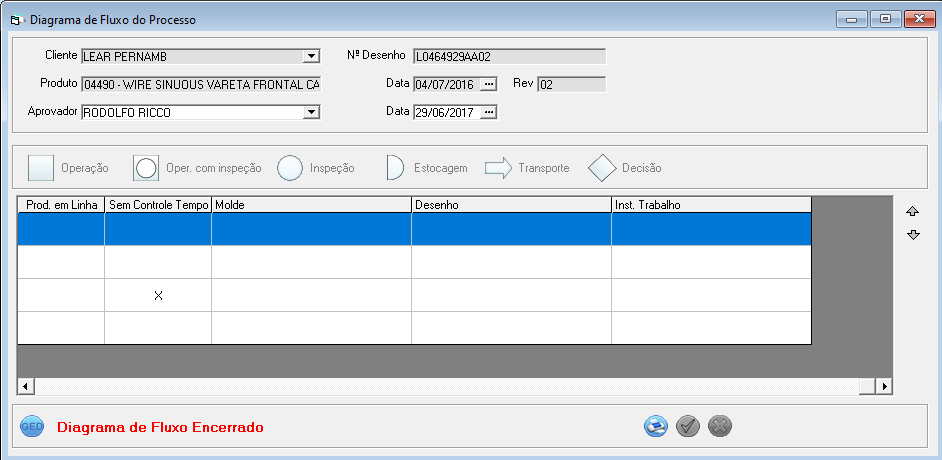

Grade:

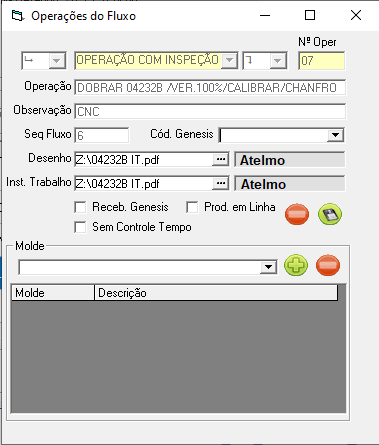

Para edição e preenchimento, duplo click na linha, teremos a abertura da tela:



Nota:

Permite vincular mais de um de um molde por operação.

Nº.: Número da operação.

Operação: Descrição detalhada da operação.

Observações: Observação da operação. (Ex: Setor em que será fabricado).

Seq Fluxo: Sequencia da operação no diagrama de fluxo do processo.

Código Genesis: Código do item no sistema Genesis. (Utilizado para gerar os apontamentos de produção).

Desenho: Arquivo digital que contém o desenho técnico especifica desta operação, selecionado pelo botão  Indicar o caminho nas suas pastas Windows, onde a imagem esta arquivada.

Inst. Trabalho: Arquivo digital que contém a instrução de trabalho especifica desta, selecionado pelo botão  Indicar o caminho nas suas pastas Windows, onde a imagem esta arquivada, ou texto mencionado.

Nota:

Ao alterar o caminho do Desenho e Inst. Trabalho, registra o nome do usuário que fez a alteração

Receb. Geneis: Quando marcado, não grava Apontamento de Produção no Genesis ERP pelo Controle de Processo.

Prod em Linha: Quando marcado,  controle de processo sem apontamento e sem necessidade de seguir o fluxo das operações.

 Notas:

1.Todas as operações que tiverem o campo "Produção em linha" marcado poderá ser criado o Controle de Processo de Setup e Liberação. Não será gerado etiqueta e nem apontamento de produção.

2.Ao inserir um Controle da última operação que possui código Genesis, antes de salvar será validado se todas as operações anteriores marcadas como produção em linha possuem um controle de Setup e Liberação aprovados, senão não permitir salvar.

3.O último controle será feito a medição e o apontamento da produção de acordo com a rotina existente.

Sem Controle Tempo:  Quando marcado, não gera tempo de produção no Controle de Processo.

 Nota:

- Para itens de "Processo" as operações do fluxo devem sempre ficar marcados como "Sem produção". Dessa forma esses itens não irão contabilizar tempo no Controle de Processo pois não seguem o fluxo corretamente.

Cancela a operação.

Prossegue a operação.



Molde: Equipamento marcado como molde. Utilizado para calcular o tempo de utilização nos relatórios de MTBF/MTTR . Tempo é calculado no Controle de Processo.

Inclui o molde selecionado da lista de moldes da operação.

Exclui o molde selecionado da lista de moldes da operação.

 Nota:

- Apos a inclusão ou exclusão do molde da grade, e necessário confirmar a operação  através do botão Prossegue Operação.

- Ao incluir uma nova operação, como o registro ainda não foi salvo, não é possível inserir um molde. Após salvar a operação e abri-la novamente para edita-la os botões para incluir e excluir os moldes estarão disponíveis.




Botões

Imprime relatório do Diagrama de Fluxo do Processo.

Acesso a pasta GED (Gestão Eletrônica de Documentos) para armazenar documentos relativos a este recebimento.

Encerra o Diagrama de Fluxo do Processo.

Reabre o Diagrama de Fluxo do Processo.

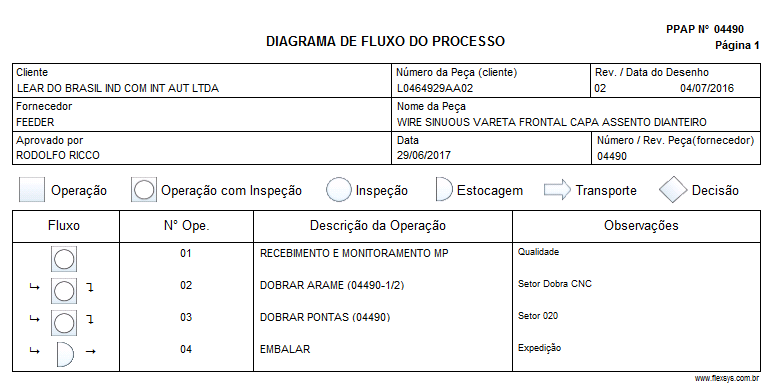

Modelo do Relatório








Incluir registro: Para incluir um novo registro clique em adicionar posteriormente, preencher os campos e clicar em salvar . Para mais informações sobre as operações básicas do G-Quality, entre nos conceitos básicos.
