Resultado Dimensional

Objetivo - O Resultado Dimensional tem como objetivo fornecer evidência de que as verificações dimensionais definidas no Plano de Controle estão completas e os resultados estejam em concordância com os requisitos especificados.

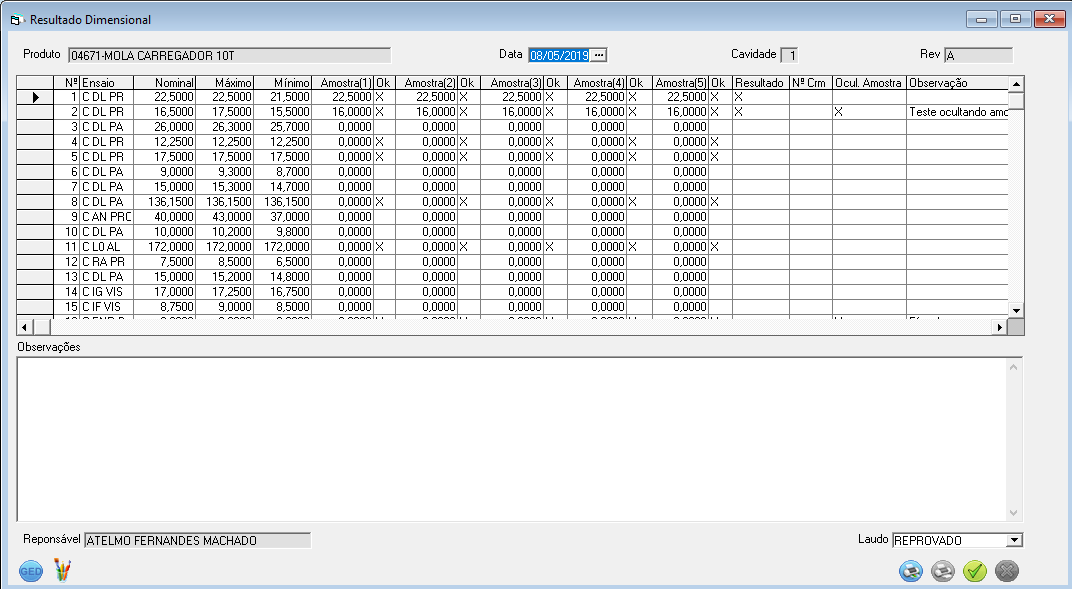

Acesso - APQP / PPAP (duplo click na primeira coluna da linha referente a Resultados Dimensionais)

Produto: Código do produto do PPAP.

Data: Data de registro do Resultado Dimensional.

Cavidade. Número de cavidades do Resultado.

Rev.: Revisão do desenho do produto.

Campos

Nº.: Número da característica o produto.

Ensaio: Ensaio dimensional do Plano de Controle.

Nominal: Medição nominal do Ensaio.

Máximo: Máximo da medição permitido.

Mínimo: Mínimo da medição permitido.

Amostra(x): Medição encontrada (1 a 5).

Ok: Resultado da medição unitária.

Resultado: Resultado da medição do Ensaio.

Nº Crm: Número do recebimento no caso de utilização de material.

Ocult.Amostra: Ao marcar o campo oculta amostras, será obrigatório o preenchimento do campo Observações.

Observações: Observações gerais do Resultado Dimensional.

Nota:

Os valores das amostras terão que ser lançadas normalmente, mesmo que não sejam exibidas no PDF, o laudo também manterá a mesma regra atual.

Responsável: Responsável pelo Resultado Dimensional.

Laudo: Laudo do Resultado Dimensional. APROVADO ou REPROVADO.

Botões

Acesso a pasta GED (Gestão Eletrônica de Documentos) para armazenar documentos relativos o resultado dimensional.

Abre o arquivo com o desenho do produto.

Imprime folha sem medições para preenchimento manual do Resultado Dimensional.

Imprime as medições do Resultado Dimensional.

Encerra o Resultado Dimensional.

Reabre o Resultado Dimensional.

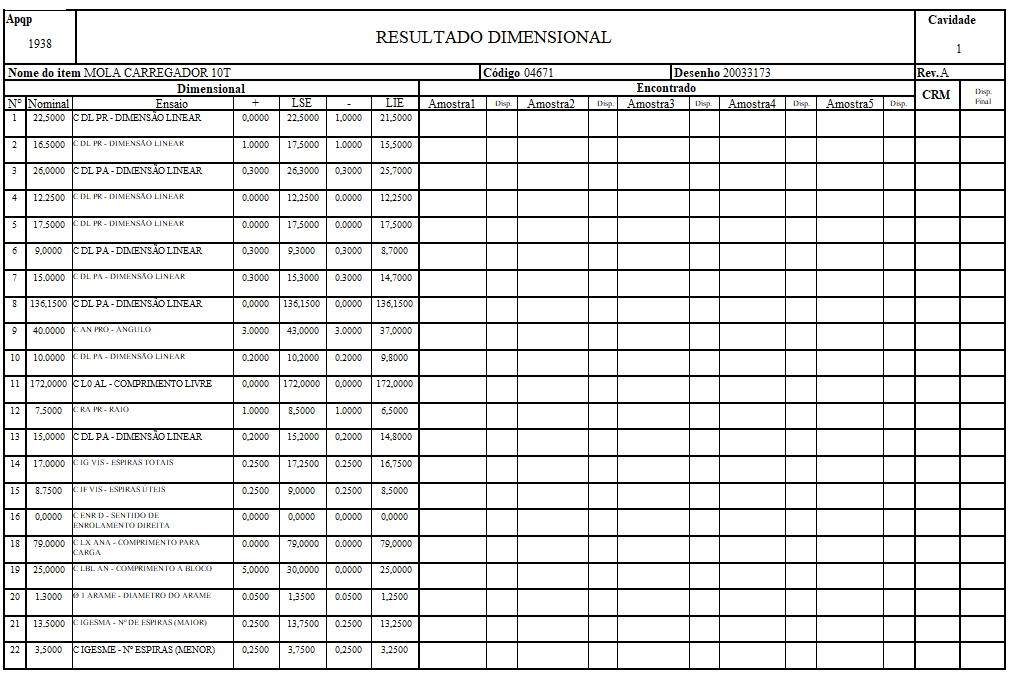

Modelo - Folha de Medições Resultado Dimensional:

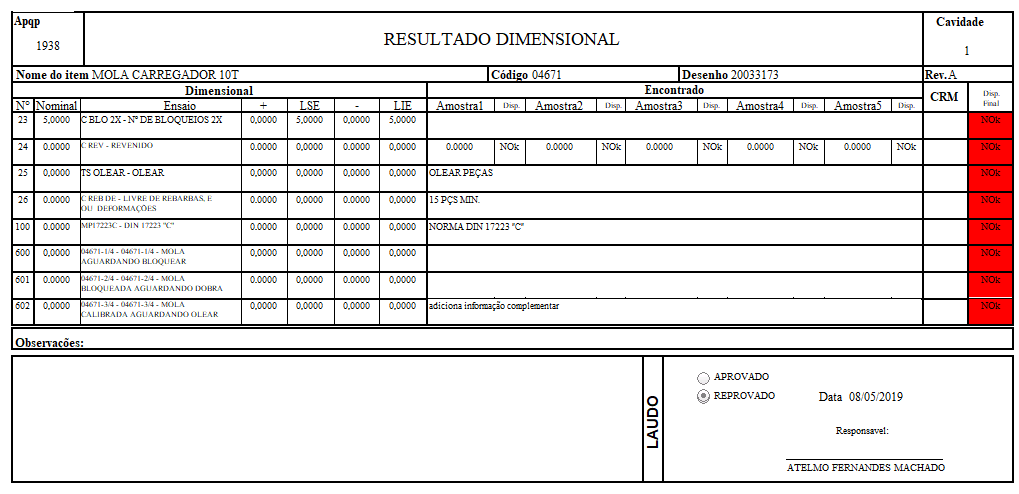

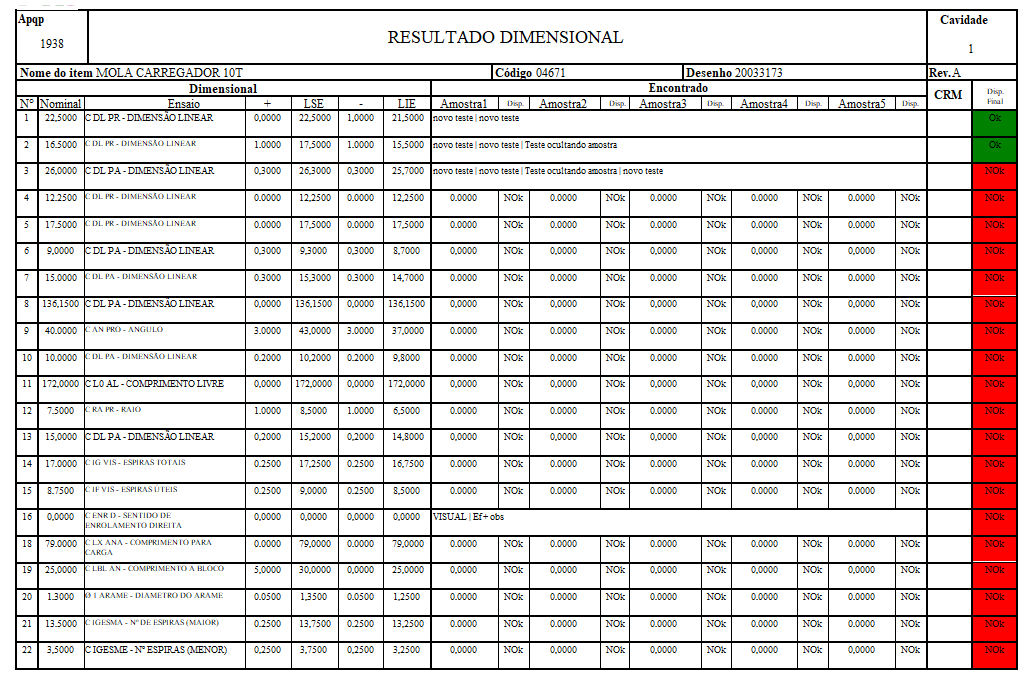

Modelo do Relatório - Resultado Dimensional:

Pág. 1

Pág. 2

Incluir registro: Para incluir um novo registro clique em adicionar posteriormente, preencher os campos e clicar em salvar . Para mais informações sobre as operações básicas do G-Quality, entre nos conceitos básicos.
