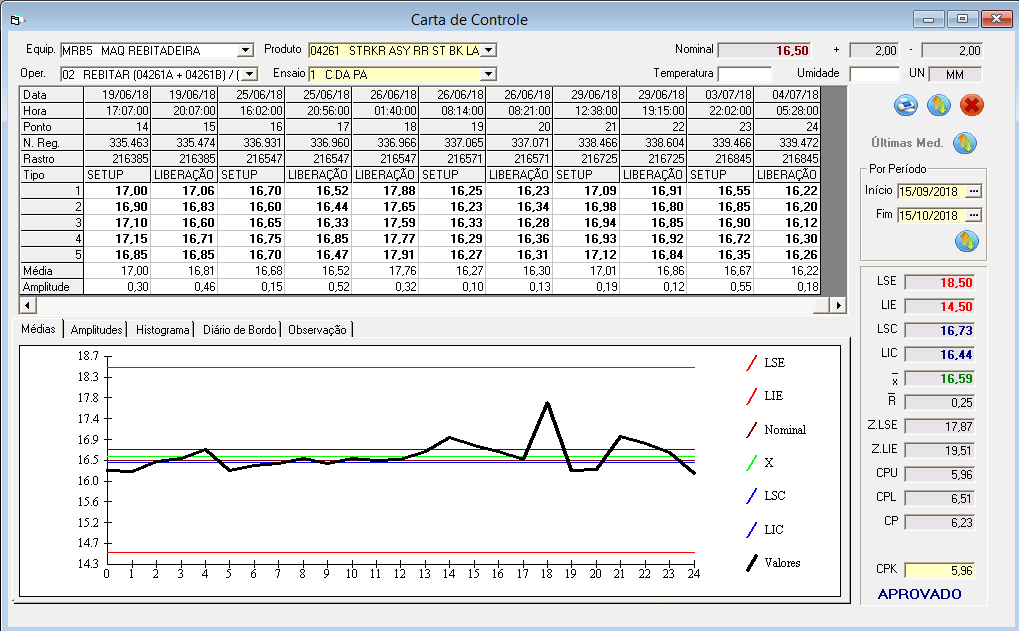

Carta de Controle

Objetivo - Visualizar as Cartas de Controle.

Acesso - Recebimento / Recebimento botão     ou  Processo / Controle de Processo botão

Filtros

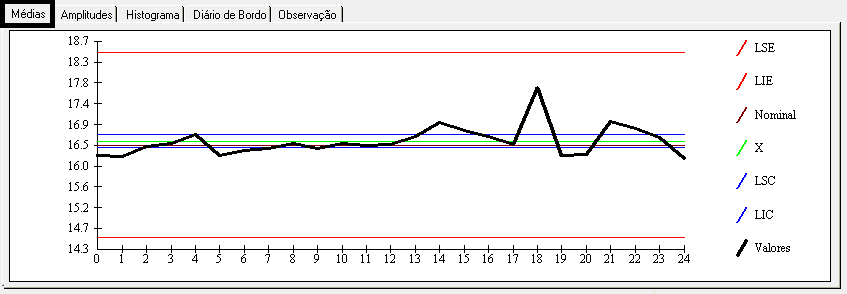

A carta de controle das médias possui:

        Valor nominal: Calculado pela média geral de todas as amostras.

        Limite inferior de controle LIC: Limite inferior calculado a partir dos dados das medidas, não tem nenhuma relação com as especificações do produto. A fórmula depende do tipo de gráfico utilizado.

        Limite superior de controle LSC:  Limite inferior calculado a partir dos dados das medidas, não tem nenhuma relação com as especificações do produto. A fórmula depende do tipo de gráfico utilizado.

        Limite inferior de especificação LIE: Limite inferior especificado pelo cliente.

        Limite superior de controle LSE: limite superior especificado pelo cliente.

        Valores: Cada ponto é calculado pela média de uma amostra.

        CP: Índice de capabilidade do processo que mede a dispersão do processo em relação as especificações, devendo estar acima de 1,3.

        CPK: Índice de capabilidade do processo que mede a centralização do processo em relação as especificações, devendo estar acima de 1,3.

OBS.: Deve-se saber que o objetivo da carta de controle é verificar se o processo está sob controle estatístico (as médias dos valores seguem uma distribuição de probabilidade do tipo normal), pois assim, é possível prever o comportamento da produção e caso aconteça alguma causa especial, atuar prontamente no local. Os limites de especificação não entram no cálculo da carta de controle, apenas na Capabilidade do Processo (índices CP e CPK), que diz respeito a capacidade do seu sistema de produção em atender as especificações do cliente.

Em resumo, uma coisa é o sistema de produção estar sob controle estatístico que fornece a possibilidade de maior controle e planejamento, e aumentar as chances de descobrir desvios na produção e atuar prontamente. Outra coisa é este sistema conseguir atender as especificações dos clientes.

Botões

Imprime Cronograma.

Cria e atualiza gráfico.

Cancela a operação.

Apresentas as ultimas 25 medições anteriores a data do dia.

Grade:

Quando clicado, permite indicar medições ao ensaio selecionado

Prossegue a operação

Cancela a operação.

Incluir registro: Para incluir um novo registro clique em adicionar posteriormente, preencher os campos e clicar em salvar . Para mais informações sobre as operações básicas do G-Quality, entre nos conceitos básicos.
